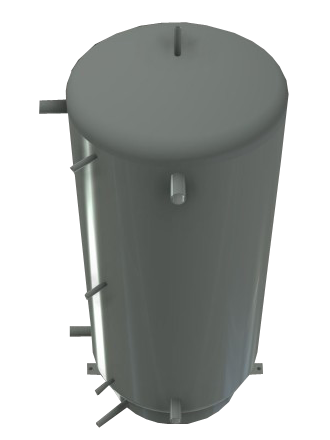

Теплоаккумуляторы без змеевика

Теплоаккумуляторы без змеевика

 Возможность исполнения теплоаккумуляторов и их возможную комплектацию смотрите в разделе цены.

Акция!!!
При покупке у нас Вы получаете:
Бесплатную адресную (до дверей) доставку!



Вертикальный теплоаккумулятор для отопления S00, S90, S180 предназначен для накопления, сохранения и передачи в виде горячей воды тепловой энергии в систему отопления. В тех случаях, когда требуется постепенное накопление энергии с целью сглаживания пиков теплопотребления.

Теплоаккумулятори рассчитаны на продолжительную работу без надзора при соблюдении правил монтажа и эксплуатации.

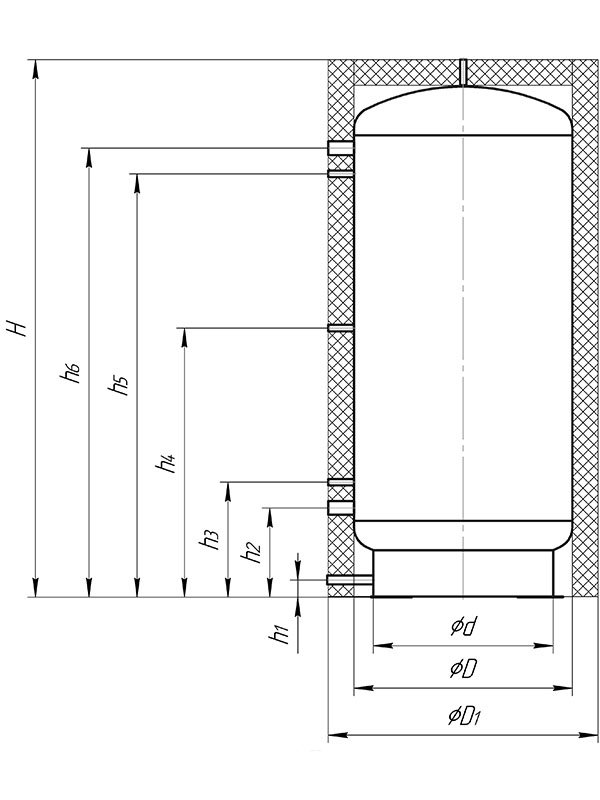

Размеры теплоаккумулятора S00

Размеры теплоаккумулятора S00



H – технологический патрубок;

h1 – патрубок для слива теплоносителя;

h2, h6 – патрубки подключения подающих трубопроводов;

h3— h5 – патрубки для измерения температуры.





Параметры теплоаккумулятора S00 200-1000 л.

Вариант исполнения Ед. изм. ТА1.200 эконом ТА1.320 эконом ТА1.500 эконом ТА1.800 эконом ТА1.1000 эконом
V бак л 200 320 480 780 990
Габариты Н мм 1925 ½’’ 1920 ½’’ 2025 ½’’ 2065 ½’’ 2080 ½’’
Ød мм 325 400 450 600 700
ØD мм 400 500 600 750 850
ØD1 мм 600 700 800 950 1050
Присоединительные размеры h1 мм 45 ¾’’ 50 ¾’’ 75 ¾’’ 70 ¾’’ 75 ¾’’
h2 мм 250 1 ½’’ 250 1 ½’’ 320 1 ½’’ 330 1 ½’’ 330 1 ½’’
h3 мм 350 ½’’ 350 ½’’ 420 ½’’ 430 ½’’ 430 ½’’
h4 мм 950 ½’’ 950 ½’’ 1020 ½’’ 1030 ½’’ 1030 ½’’
h5 мм 1550 ½’’ 1550 ½’’ 1620 ½’’ 1630 ½’’ 1630 ½’’
h6 мм 1650 1 ½’’ 1650 1 ½’’ 1720 1 ½’’ 1730 1 ½’’ 1730 1 ½’’
Масса (без воды) кг 61 78 97 126 147



Параметры теплоаккумулятора S00 1500-5000 л.

Вариант исполнения Ед. изм. ТА1.1500 эконом ТА1.2000 эконом ТА1.3000 эконом ТА1.4000 эконом ТА1.5000 эконом
V бак л 1400 2050 2890 3875 4880
Габариты Н мм 2130 ½’’ 2235 ½’’ 2315 ½’’ 2400 ½’’ 2900 ½’’
Ød мм 850 1000 1150 1300 1300
ØD мм 1000 1200 1400 1600 1600
ØD1 мм 1200 1400 1600 1800 1800
Присоединительные размеры h1 мм 70 ¾’’ 85 ¾’’ 85 ¾’’ 92 ¾’’ 92 ¾’’
h2 мм 380 1 ½’’ 430 2’’ 470 2’’ 515 2’’ 515 3’’
h3 мм 480 ½’’ 560 2’’ 600 2’’ 645 2’’ 645 3’’
h4 мм 1080 ½’’ 690 ½’’ 730 ½’’ 775 ½’’ 775 ½’’
h5 мм 1680 ½’’ 1720 ½’’ 1760 ½’’ 1805 ½’’ 2305 ½’’
h6 мм 1780 1 ½’’ 1830 2’’ 1870 2’’ 1915 2’’ 2415 3’’
Масса (без воды) кг 180 222 282 338 397

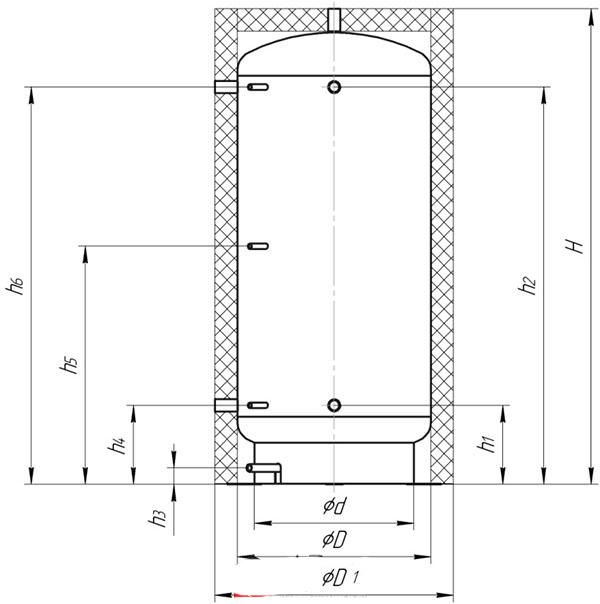

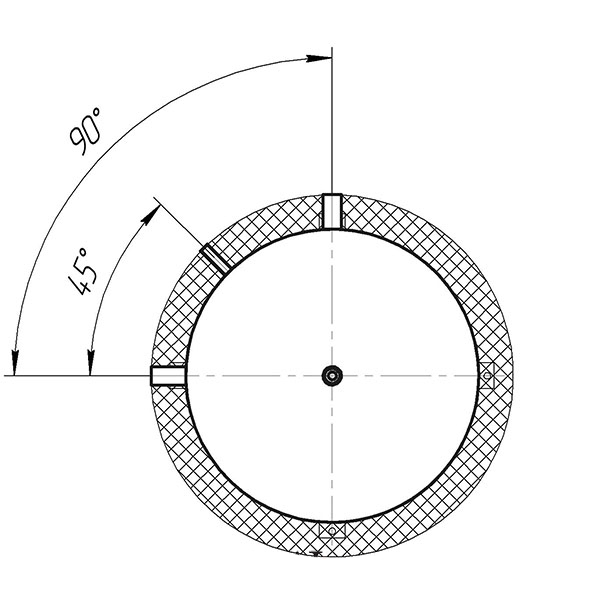

Размеры теплоаккумулятора S90

Размеры теплоаккумулятора S90

Размеры теплоаккумулятора S90

H, h1, h2 – патрубки подающих и обратных магистралей;

h3 – патрубок для слива теплоносителя;

h4— h6 – патрубки датчиков температуры;

H – технологический патрубок.



Параметры теплоаккумулятора S90 200-1000 л.

Вариант исполнения Ед. изм. ТА1.200 90° ТА1.320 90° ТА1.500 90° ТА1.800 90° ТА1.1000 90°
V бак л 200 320 480 780 990
Габариты Н мм 1925 ½’’ 1920 ½’’ 2025 ½’’ 2065 ½’’ 2080 ½’’
Ød мм 325 400 450 600 700
ØD мм 400 500 600 750 850
ØD1 мм 600 700 800 950 1050
Присоединительные размеры h1 мм 250 1 ½’’ 250 1 ½’’ 320 1 ½’’ 330 1 ½’’ 330 1 ½’’
h2 мм 1650 1 ½’’ 1650 1 ½’’ 1720 1 ½’’ 1730 1 ½’’ 1730 1 ½’’
h3 мм 45 ¾’’ 50 ¾’’ 75 ¾’’ 70 ¾’’ 75 ¾’’
h4 мм 250 ½’’ 250 ½’’ 320 ½’’ 330 ½’’ 330 ½’’
h5 мм 950 ½’’ 950 ½’’ 1020 ½’’ 1030 ½’’ 1030 ½’’
h6 мм 1650 ½’’ 1650 ½’’ 1720 ½’’ 1730 ½’’ 1730 ½’’
Масса (без воды) кг 61 78 97 126 147



Параметры теплоаккумулятора S90 1500-5000 л.

Вариант исполнения Ед. изм. ТА1.1500 90° ТА1.2000 90° ТА1.3000 90° ТА1.4000 90° ТА1.5000 90°
V бак л 1400 2050 2890 3875 4880
Габариты Н мм 2130 ½’’ 2235 ½’’ 2315 ½’’ 2400 ½’’ 2900 ½’’
Ød мм 850 1000 1150 1300 1300
ØD мм 1000 1200 1400 1600 1600
ØD1 мм 1200 1400 1600 1800 1800
Присоединительные размеры h1 мм 380 1 ½’’ 430 2’’ 470 2’’ 515 2’’ 515 3’’
h2 мм 1780 1 ½’’ 1830 2’’ 1870 2’’ 1915 2’’ 2415 3’’
h3 мм 70 ¾’’ 85 ¾’’ 85 ¾’’ 92 ¾’’ 92 ¾’’
h4 мм 380 ½’’ 430 ½’’ 470 ½’’ 515 ½’’ 515 ½’’
h5 мм 1080 ½’’ 1130 ½’’ 1170 ½’’ 1215 ½’’ 1465 ½’’
h6 мм 1780 ½’’ 1830 ½’’ 1870 ½’’ 1915 ½’’ 2415 ½’’
Масса (без воды) кг 180 222 282 338 397

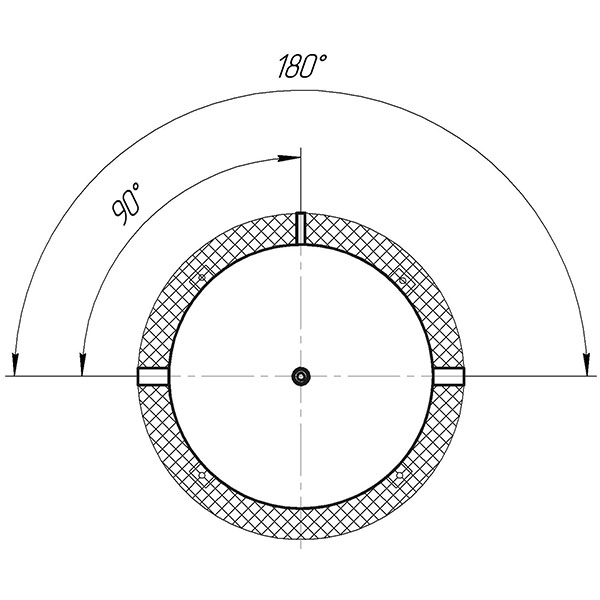

Размеры теплоаккумулятора S180

Размеры теплоаккумулятора S180

H, h1, h2 – патрубки подающих и обратных магистралей;

h3 – патрубок для слива теплоносителя;

h4— h6 – патрубки датчиков температуры;

H – технологический патрубок.



Параметры теплоаккумулятора S180 200-1000 л.

Вариант исполнения Ед. изм. ТА1.200 180° ТА1.320 180° ТА1.500 180° ТА1.800 180° ТА1.1000 180°
V бак л 200 320 480 780 990
Габариты Н мм 1925 ½’’ 1920 ½’’ 2025 ½’’ 2065 ½’’ 2080 ½’’
Ød мм 325 400 450 600 700
ØD мм 400 500 600 750 850
ØD1 мм 600 700 800 950 1050
Присоединительные размеры h1 мм 250 1 ½’’ 250 1 ½’’ 320 1 ½’’ 330 1 ½’’ 330 1 ½’’
h2 мм 1650 1 ½’’ 1650 1 ½’’ 1720 1 ½’’ 1730 1 ½’’ 1730 1 ½’’
h3 мм 45 ¾’’ 50 ¾’’ 75 ¾’’ 70 ¾’’ 75 ¾’’
h4 мм 250 ½’’ 250 ½’’ 320 ½’’ 330 ½’’ 330 ½’’
h5 мм 950 ½’’ 950 ½’’ 1020 ½’’ 1030 ½’’ 1030 ½’’
h6 мм 1650 ½’’ 1650 ½’’ 1720 ½’’ 1730 ½’’ 1730 ½’’
Масса (без воды) кг 61 78 97 126 147



Параметры теплоаккумулятора S180 100-5000 л.

Вариант исполнения Ед. изм. ТА1.1500 180° ТА1.2000 180° ТА1.3000 180° ТА1.4000 180° ТА1.5000 180°
V бак л 1400 2050 2890 3875 4880
Габариты Н мм 2130 ½’’ 2235 ½’’ 2315 ½’’ 2400 ½’’ 2900 ½’’
Ød мм 850 1000 1150 1300 1300
ØD мм 1000 1200 1400 1600 1600
ØD1 мм 1200 1400 1600 1800 1800
Присоединительные размеры h1 мм 380 1 ½’’ 430 2’’ 470 2’’ 515 2’’ 515 3’’
h2 мм 1780 1 ½’’ 1830 2’’ 1870 2’’ 1915 2’’ 2415 3’’
h3 мм 70 ¾’’ 85 ¾’’ 85 ¾’’ 92 ¾’’ 92 ¾’’
h4 мм 380 ½’’ 430 ½’’ 470 ½’’ 515 ½’’ 515 ½’’
h5 мм 1080 ½’’ 1130 ½’’ 1170 ½’’ 1215 ½’’ 1465 ½’’
h6 мм 1780 ½’’ 1830 ½’’ 1870 ½’’ 1915 ½’’ 2415 ½’’
Масса (без воды) кг 180 222 282 338 397
