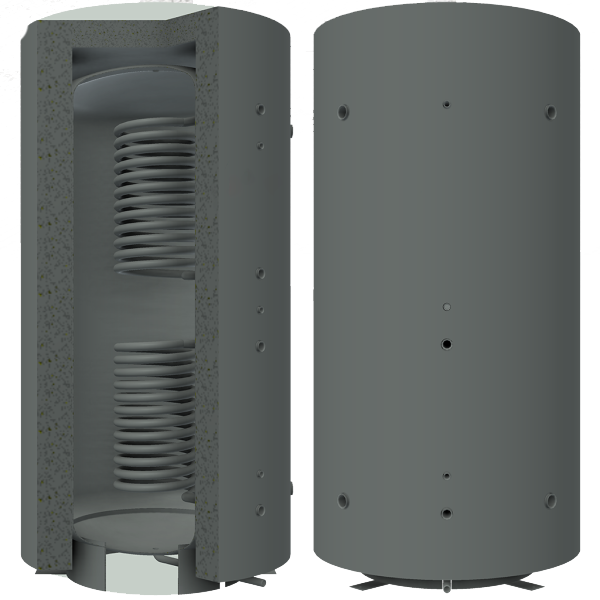

Теплоаккумуляторы со змеевиками

Теплоаккумуляторы со змеевиками

 Возможность исполнения теплоаккумуляторов и их возможную комплектацию смотрите в разделе цены.

Акция!!!
При покупке у нас Вы получаете:
Бесплатную адресную (до дверей) доставку!



Вертикальный теплоаккумулятор для отопления со змеевиками предназначен для накопления, сохранения и передачи в виде горячей воды тепловой энергии в систему отопления. В тех случаях, когда требуется постепенное накопление энергии с целью сглаживания пиков теплопотребления.

Теплоаккумулятори рассчитаны на продолжительную работу без надзора при соблюдении правил монтажа и эксплуатации.





Размеры теплоаккумулятора TANZ

Размеры теплоаккумулятора TANZ



H – технологический патрубок;

h1 – патрубок для слива теплоносителя;

h2, h3 – патрубки для подключения следующей отопительной системы;

h4— h6 – патрубки подключения трубопроводов.





Параметры теплоаккумулятора ТА1NZ 500-1500 л.

Вариант исполнения Ед. изм. ТА1NZ 500 ТА1NZ 800 ТА1NZ 1000 ТА1NZ 1500
V бак л 480 780 990 1440
Габариты Н мм 1970 ½’’ 2075 ½’’ 2080 ½’’ 2145 ½’’
Ød мм 450 600 700 850
ØD мм 600 750 850 1000
ØD1 мм 800 950 1050 1200
Присоединительные размеры h1 мм 75 ¾’’ 75 ¾’’ 75 ¾’’ 100 ¾’’
h2 мм 265 1 315 1 315 1 365 1
h3 мм 850 1 900 1 900 1 950 1
h4 мм 280 1 ½’’ 330 1 ½’’ 330 1 ½’’ 380 1 ½’’
h5 мм 1680 1 ½’’ 1730 1 ½’’ 1730 1 ½’’ 1780 1 ½’’
h6 мм 410 1 ½’’ 470 1 ½’’ 470 1 ½’’ 510 1 ½’’
Масса (без воды) кг 178 207 228 303



Параметры теплоаккумулятора ТА1NZ 2000-5000 л.

Вариант исполнения Ед. изм. ТА1NZ 2000 ТА1NZ 3000 ТА1NZ 4000 ТА1NZ 5000
V бак л 2050 2890 3875 4880
Габариты Н мм 2235 ½’’ 2315 ½’’ 2400 ½’’ 2900 ½’’
Ød мм 1000 1150 1300 1300
ØD мм 1200 1400 1600 1600
ØD1 мм 1400 1600 1800 1800
Присоединительные размеры h1 мм 100 ¾’’ 105 ¾’’ 105 ¾’’ 105 ¾’’
h2 мм 415 1 455 1 500 1 500 1
h3 мм 1000 1 1040 2’’ 1085 1 1085 1
h4 мм 430 2’’ 470 2’’ 515 2’’ 515 2’’
h5 мм 1830 2’’ 1870 2’’ 1915 2’’ 2415 2’’
h6 мм 560 2’’ 600 2’’ 645 2’’ 645 2’’
Масса (без воды) кг 345 442 498 557



Размеры теплоаккумулятора TAVZ

Размеры теплоаккумулятора TAVZ

H – технологический патрубок;

h1 – патрубок для слива теплоносителя;

h2, h3 – патрубки для подключения следующей отопительной системы;

h4— h6 – патрубки подключения трубопроводов.



Параметры теплоаккумулятора ТАVZ 500-1500 л.

Вариант исполнения Ед. изм. ТАVZ 500 ТАVZ 800 ТАVZ 1000 ТАVZ 1500
V бак л 480 780 990 1440
Габариты Н мм 1970 ½’’ 2075 ½’’ 2080 ½’’ 2145 ½’’
Ød мм 450 600 700 850
ØD мм 600 750 850 1000
ØD1 мм 800 950 1050 1200
Присоединительные размеры h1 мм 75 ¾’’ 75 ¾’’ 75 ¾’’ 100 ¾’’
h2 мм 1100 1 1160 1 1160 1 1210 1
h3 мм 1695 1 1745 1 1745 1 1795 1
h4 мм 280 1 ½’’ 330 1 ½’’ 330 1 ½’’ 380 1 ½’’
h5 мм 1680 1 ½’’ 1730 1 ½’’ 1730 1 ½’’ 1780 1 ½’’
h6 мм 410 1 ½’’ 470 1 ½’’ 470 1 ½’’ 510 1 ½’’
Масса (без воды) кг 178 207 228 303



Параметры теплоаккумулятора ТАVZ 2000-5000 л.

Вариант исполнения Ед. изм. ТАVZ 2000 ТАVZ 3000 ТАVZ 4000 ТАVZ 5000
V бак л 2050 2890 3875 4880
Габариты Н мм 2235 ½’’ 2315 ½’’ 2400 ½’’ 2900 ½’’
Ød мм 1000 1150 1300 1300
ØD мм 1200 1400 1600 1600
ØD1 мм 1400 1600 1800 1800
Присоединительные размеры h1 мм 100 ¾’’ 105 ¾’’ 105 ¾’’ 105 ¾’’
h2 мм 1260 1 1300 1 1345 1 1595 1
h3 мм 1845 1 1885 2’’ 1930 1 2430 1
h4 мм 430 2’’ 470 2’’ 515 2’’ 515 2’’
h5 мм 1830 2’’ 1870 2’’ 1915 2’’ 2415 2’’
h6 мм 560 2’’ 600 2’’ 645 2’’ 645 2’’
Масса (без воды) кг 345 442 498 557



Размеры теплоаккумулятора TA2Z

Размеры теплоаккумулятора TA2Z

H – технологический патрубок;

h1 – патрубок для слива теплоносителя;

h2, h5 – патрубки для подключения следующей отопительной системы;

h6— h8 – патрубки подключения трубопроводов.



Параметры теплоаккумулятора ТА2Z 500-1500 л.

Вариант исполнения Ед. изм. ТА2Z 500 ТА2Z 800 ТА2Z 1000 ТА2Z 1500
V бак л 480 780 990 1440
Габариты Н мм 1970 ½’’ 2075 ½’’ 2080 ½’’ 2145 ½’’
Ød мм 450 600 700 850
ØD мм 600 750 850 1000
ØD1 мм 800 950 1050 1200
Присоединительные размеры h1 мм 75 ¾’’ 75 ¾’’ 75 ¾’’ 100 ¾’’
h2 мм 265 1 315 1 315 1 365 1
h3 мм 850 1 900 1 900 1 950 1
h4 мм 1110 1 1160 1 1160 1 1210 1
h5 мм 1680 1 ½’’ 1730 1 ½’’ 1730 1 ½’’ 1780 1 ½’’
h6 мм 280 1 ½’’ 330 1 ½’’ 330 1 ½’’ 380 1 ½’’
h7 мм 1680 1 ½’’ 1730 1 ½’’ 1730 1 ½’’ 1780 1 ½’’
h8 мм 410 1 ½’’ 470 1 ½’’ 470 1 ½’’ 510 1 ½’’
Масса (без воды) кг 259 288 309 426



Параметры теплоаккумулятора ТА2Z 2000-5000 л.

Вариант исполнения Ед. изм. ТА2Z 2000 ТА2Z 3000 ТА2Z 4000 ТА2Z 5000
V бак л 2050 2890 3875 4880
Габариты Н мм 2235 ½’’ 2315 ½’’ 2400 ½’’ 2900 ½’’
Ød мм 1000 1150 1300 1300
ØD мм 1200 1400 1600 1600
ØD1 мм 1400 1600 1800 1800
Присоединительные размеры h1 мм 100 ¾’’ 105 ¾’’ 105 ¾’’ 105 ¾’’
h2 мм 415 1 455 1 500 1 500 1
h3 мм 1000 1 1040 2’’ 1085 1 1085 1
h4 мм 1260 1 1300 1 1345 1 1595 1
h5 мм 1845 1 1885 1 1930 1 2430 1
h6 мм 430 2’’ 470 2’’ 515 2’’ 515 2’’
h7 мм 1830 2’’ 1870 2’’ 1915 2’’ 2415 2’’
h8 мм 560 2’’ 600 2’’ 645 2’’ 645 2’’
Масса (без воды) кг 468 602 658 717
